摘要：
随着互联网的迅猛发展，路由器已经成为家庭和企业网络中不可或缺的设备。而了解路由器线路连接图对于优化网络性能和解决网络故障非常重要。本文将深入探讨路由器线路连接图的关键要素及使用技巧... 随着互联网的迅猛发展，路由器已经成为家庭和企业网络中不可或缺的设备。而了解路由器线路连接图对于优化网络性能和解决网络故障非常重要。本文将深入探讨路由器线路连接图的关键要素及使用技巧，帮助读者更好地理解和使用路由器线路连接图。

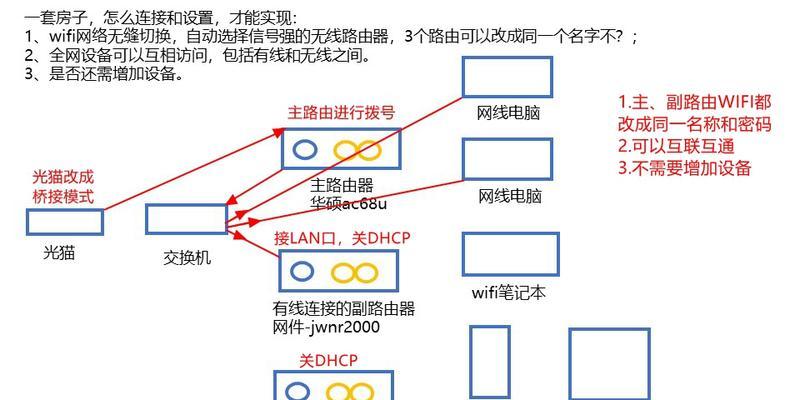

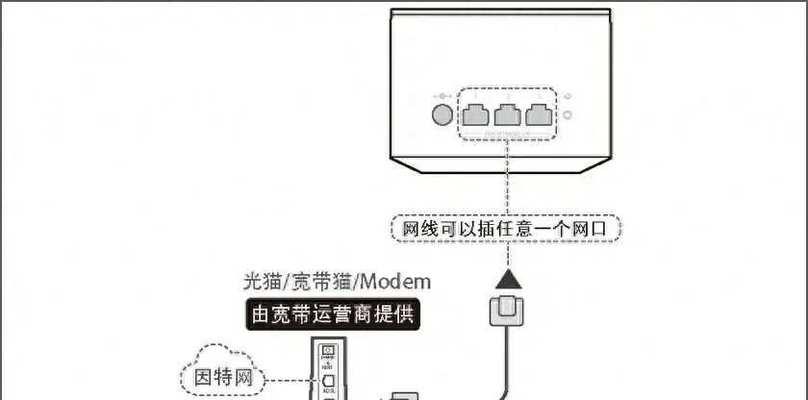

物理连接图：从外部看到内部
物理连接图可以清晰地展示出各个设备之间的物理连接关系，包括路由器、交换机、电脑等设备之间的连接方式和端口信息。
逻辑连接图：解析数据流向与传输规则
逻辑连接图能够展示出数据流向和传输规则，以帮助我们更好地理解数据在网络中的传输过程。
网络拓扑图：揭开网络结构和布局
网络拓扑图能够展示出整个网络的结构和布局，包括各个设备之间的连接关系、网络拓扑类型等重要信息。
子网连接图：了解子网划分和子网间的连接
子网连接图能够展示出不同子网之间的连接方式和关系，帮助我们更好地理解子网划分和管理。
端口连接图：掌握端口配置和使用方式
端口连接图能够清晰地展示出各个设备的端口配置和使用方式，帮助我们更好地利用设备提供的功能。
设备连接图：了解设备之间的关联
设备连接图能够展示出各个设备之间的关联关系，包括设备型号、序列号等重要信息，帮助我们更好地管理和维护设备。
VPN连接图：构建虚拟专用网络
VPN连接图能够展示出虚拟专用网络的连接关系和配置信息，帮助我们更好地建立和管理安全的企业网络。
无线连接图：展示无线网络布局和信号强度
无线连接图能够展示出无线网络的布局和信号强度分布，帮助我们更好地调整无线网络覆盖范围和优化信号质量。
故障排除图：定位网络故障根源
故障排除图能够帮助我们快速定位网络故障的根源，以便采取相应的修复措施。
带宽利用图：了解网络流量分布和优化策略
带宽利用图能够展示出网络流量的分布情况和使用率，帮助我们了解网络的瓶颈和优化策略。
IP地址分配图：管理和配置IP地址
IP地址分配图能够展示出各个设备的IP地址分配情况，帮助我们更好地管理和配置IP地址。
安全连接图：保护网络安全
安全连接图能够展示出网络中的安全连接方式和防火墙规则，帮助我们保护网络安全和防止入侵。
远程连接图：实现远程访问和管理
远程连接图能够展示出远程访问和管理的连接方式和配置信息，帮助我们实现远程管理和维护设备。
云服务连接图：实现云服务的接入和使用
云服务连接图能够展示出云服务的接入方式和使用规则，帮助我们更好地利用云服务提供的功能。
路由器线路连接图的综合应用与发展前景
通过学习路由器线路连接图的关键要素及使用技巧，我们可以更好地优化网络性能、解决网络故障、保护网络安全，并实现更多高级功能的应用。掌握路由器线路连接图的知识对于我们来说是非常重要的。
通过本文的介绍，我们了解了路由器线路连接图的不同类型及其应用场景，希望读者能够更好地理解和使用路由器线路连接图，从而优化网络性能，解决网络故障，保护网络安全，实现更多高级功能的应用。
